Задумывались ли вы когда-нибудь, почему мотор вашего Ford Focus 1.6 начинает работать с характерным цоканьем, напоминающим стук швейной машинки, и при этом теряет былую тягу? Скорее всего, пришло время обратить внимание на тепловые зазоры клапанов — процедуру, которая для многих владельцев остается таинственным ритуалом, доступным только в дорогих сервисах. Однако, вооружившись щупом и терпением, вы можете сделать это самостоятельно, сэкономив приличную сумму и получив бесценный опыт общения с железным другом.
Регулировка клапанов на Ford Focus 1.6 — это не просто регламентная замена прокладок, а тонкая настройка газораспределительного механизма, напрямую влияющая на ресурс двигателя и его мощностные характеристики. В отличие от гидрокомпенсаторов, которые самонастраиваются, двигатели Zetec-S (объемом 1.6 литра) и его модификации требуют ручного подбора калиброванных шайб. Именно от точности этого подбора зависит, насколько тихо и стабильно будет работать агрегат, и не столкнетесь ли вы с преждевременным износом распредвалов.
Игнорирование этой процедуры приводит к фатальным последствиям: слишком маленький зазор не позволяет клапану плотно садиться в седло, что чревато прогаром и потерей компрессии. Слишком большой — создает ударные нагрузки, разрушающие торец клапана и кулачок распредвала. В этой статье мы подробно разберем, когда проводить регулировку, какие инструменты понадобятся, и как правильно выставить зазоры, чтобы ваш автомобиль снова радовал динамикой и ровным звуком работы.
Производитель Ford рекомендует проверять и, при необходимости, регулировать тепловые зазоры клапанов на двигателях объемом 1.6 каждые 45–50 тысяч километров пробега. Однако на практике эта цифра может варьироваться в зависимости от условий эксплуатации, качества моторного масла и манеры вождения. Агрессивная езда на высоких оборотах ускоряет износ деталей ГРМ, поэтому опытные механики советуют сокращать интервал до 30–35 тысяч км, особенно при использовании автомобиля в городском цикле с частыми простоями в пробках.
Как понять, что пришло время лезть под капот? Первым и самым явным симптомом является металлический стук в верхней части двигателя, который отчетливо слышен на холодном моторе и усиливается при увеличении оборотов. Этот звук похож на звонкую дробь и говорит о том, что зазор увеличился настолько, что кулачок распредвала начинает бить по толкателю. Второй признак — незначительное падение мощности и ухудшение приемистости, которое сложно объяснить другими причинами, а также возможные пропуски зажигания при работе на холостых оборотах из-за подсоса воздуха через неплотно прилегающий клапан.
Если вы заметили хотя бы один из этих симптомов, не откладывайте диагностику. Для начала снимите клапанную крышку и визуально оцените состояние толкателей и кулачков. Если на поверхностях есть заметные выработки или задиры, одной регулировкой не обойтись — потребуется ремонт головки блока цилиндров. В противном случае, если детали выглядят чистыми и не имеют следов износа, можно приступать к замерам.
Инструменты и подготовка к работе
Процесс регулировки клапанов на Ford Focus 1.6 требует специфического инструмента, без которого выполнить операцию корректно просто невозможно. Вам понадобится набор щупов для замера зазора, которые должны иметь толщину от 0,10 до 0,45 мм с шагом 0,05 мм. Также обязателен комплект специальных съемников для извлечения регулировочных шайб, поскольку поддеть их обычной отверткой не получится — они утоплены в толкателях и удерживаются там за счет масляной пленки и геометрии.
Стандартный набор также включает динамометрический ключ для затяжки болтов клапанной крышки и креплений распредвалов, чтобы не сорвать резьбу и не деформировать детали. Пригодятся и обычные ключи: на 8, 10 и 13 миллиметров, а также головка с удлинителем для снятия катушек зажигания. Заранее приобретите новые прокладки клапанной крышки и герметик, так как старая прокладка после демонтажа часто теряет эластичность и начинает пропускать масло.
Перед началом работ обязательно отключите аккумулятор и дайте двигателю полностью остыть, если автомобиль только что был в движении. Лучше всего проводить регулировку на холодном двигателе, температура которого не превышает 20–25 градусов Цельсия, чтобы термическое расширение металла не исказило результаты замеров. Снимите декоративную накладку двигателя, отсоедините разъемы катушек зажигания и открутите их, чтобы получить доступ к клапанной крышке.
Видео: Ford Focus 1.6 не забываем про регулировку клапанов
Пошаговая процедура регулировки
Порядок проверки и регулировки зазоров на этом моторе имеет свои особенности, связанные с конструкцией ГРМ. Клапаны регулируются парами: сначала устанавливается поршень первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия, и проверяются клапаны, которые при этом положении полностью закрыты. Затем коленчатый вал поворачивается на 180 градусов, и процедура повторяется для следующего цилиндра согласно порядку работы 1-3-4-2.

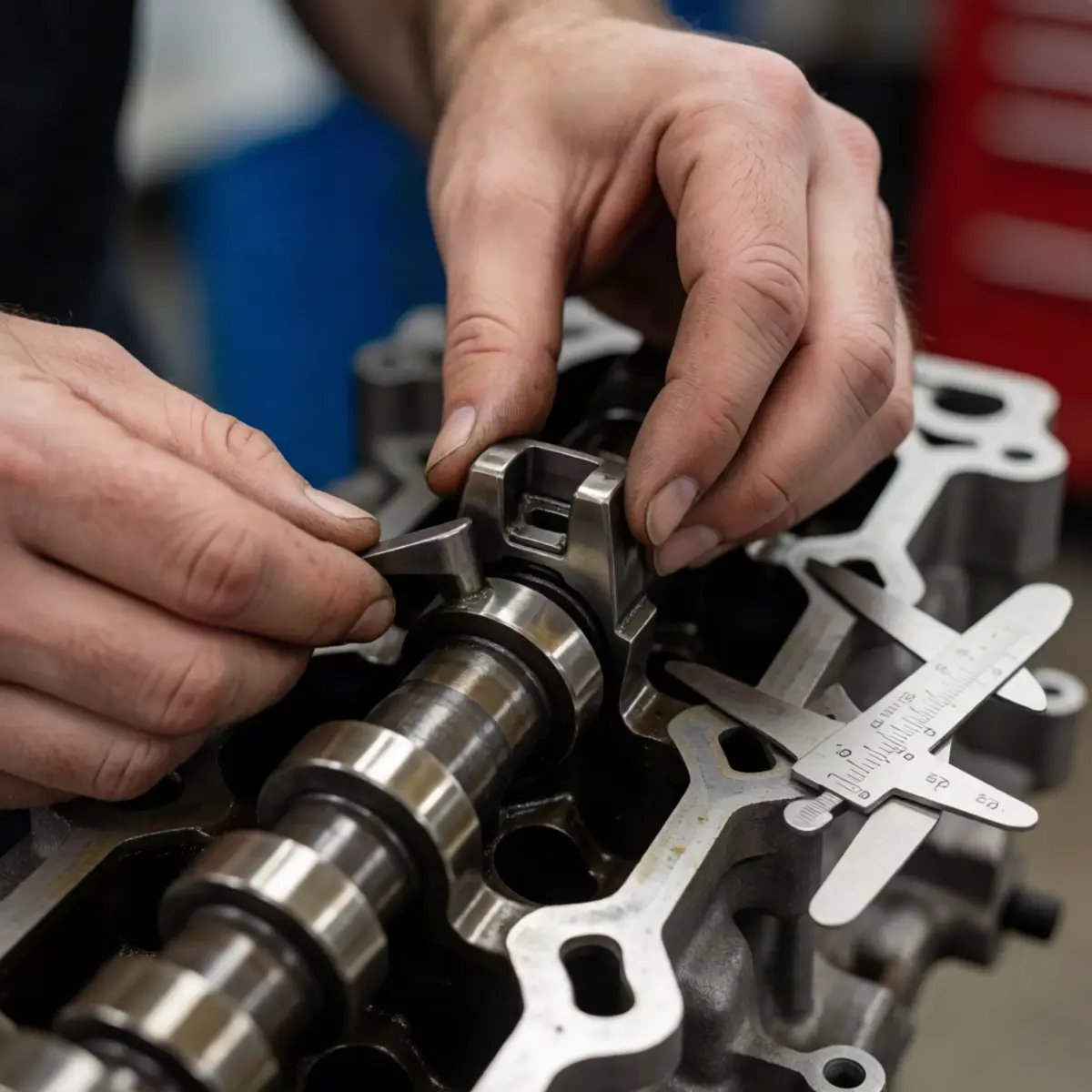

Замеряйте зазор щупом, вставляя его между кулачком распределительного вала и толкателем. Щуп должен проходить с небольшим усилием, не провисая и не закусывая. Номинальное значение для впускных клапанов на Ford Focus 1.6 составляет 0,18–0,22 мм, а для выпускных — 0,27–0,31 мм. Запишите все фактические значения на листе бумаги, отмечая, в каком цилиндре и для какого клапана требуется коррекция. Если щуп входит свободнее или, наоборот, не входит вовсе, зазор необходимо исправить.
Для замены шайбы вам понадобится специальный фиксатор, который прижимает толкатель вниз, позволяя извлечь старую шайбу пинцетом или тонкой отверткой. После извлечения, запишите номер шайбы, указанный на её поверхности, или измерьте её толщину микрометром. Новая шайба подбирается по формуле: к старой толщине прибавляется разница между фактическим и номинальным зазором. Например, если зазор был 0,30 мм, а надо 0,20 мм, новая шайба должна быть толще старой на 0,10 мм.
Тонкости выбора и установки шайб
После расчета требуемых размеров шайб возникает вопрос: где их взять? Официальные дилеры Ford предлагают оригинальные шайбы, которые считаются предпочтительным вариантом, но их цена может быть высокой. На вторичном рынке представлены качественные аналоги от производителей, специализирующихся на деталях ГРМ, однако важно проверять их твердость и точность размеров. Учтите, что шайбы бывают разного диаметра, и для Ford Focus 1.6 подходят изделия диаметром 17,98 мм, поэтому при покупке не перепутайте с вариантами для других моторов.
Не пытайтесь устанавливать шайбы, толщина которых отличается от расчетной более чем на 0,02–0,03 мм в ту или иную сторону. Чрезмерно толстая шайба приведет к поджатию клапана, а чрезмерно тонкая — к повышенному шуму и ударным нагрузкам. Перед установкой обязательно смажьте новую шайбу чистым моторным маслом и убедитесь, что она легла в толкатель без перекосов. После установки всех шайб проведите контрольный замер зазоров, чтобы убедиться в правильности всех манипуляций.
Процесс установки клапанной крышки тоже имеет значение для долговечности узла. Протрите посадочную плоскость от остатков старого герметика и масла, уложите новую прокладку и нанесите тонкий слой герметика в местах стыков полумесяцев распредвалов. Затягивайте болты крышки динамометрическим ключом строго в предписанном порядке, с усилием около 8–10 Нм, чтобы не пережать прокладку и не деформировать крышку. Перекос крышки часто становится причиной течи масла, которую потом сложно устранить повторной подтяжкой.
Типичные ошибки и последствия
Одной из самых распространенных ошибок новичков является попытка отрегулировать клапаны на горячем двигателе. Тепловое расширение металла изменяет зазоры на сотые доли миллиметра, что при жёстких допусках приводит к неправильной настройке. В результате после сборки двигатель может работать еще громче, чем до регулировки, а все усилия окажутся напрасными. Поэтому всегда дайте мотору остыть до комнатной температуры, прежде чем приступать к замерам.
Вторая по частоте проблема — потеря или перепутывание регулировочных шайб. Если вы не записали, где какая шайба стояла изначально, а просто сложили их в кучу, вам придется заново подбирать все элементы. Это не только тратит время, но и увеличивает риск ошибки. Используйте органайзер с ячейками или подписывайте каждую шайбу маркером по торцу, указывая номер цилиндра и тип клапана.
Не забывайте про проворачивание коленчатого вала после сборки перед запуском. Сделайте два-три полных оборота ключом и убедитесь, что вал вращается без заеданий и посторонних усилий. Если чувствуете сопротивление, значит, какая-то шайба подобрана неверно и клапан упирается в кулачок, что неминуемо приведет к загибу клапана при запуске. Лучше потратить 15 минут на повторную проверку, чем потом ремонтировать головку блока цилиндров.
Видео: Форд Фокус 1,6 1,8 2,0 2,3 регулировка клапанов.
Сравнение методов регулировки на разных моторах
Многие автовладельцы часто путают систему регулировки на Ford Focus 1.6 с гидрокомпенсаторами, которые устанавливаются на иные версии двигателей Ford. Понимание принципиальной разницы помогает выбрать правильную стратегию обслуживания. В таблице ниже приведены ключевые отличия, которые должен знать каждый владелец.
| Параметр | Двигатель Zetec-S 1.6 (механическая регулировка) | Двигатели с гидрокомпенсаторами |
|---|---|---|
| Необходимость регулировки | Требуется каждые 30–50 тыс. км | Не требуется до капитального ремонта |
| Стоимость обслуживания | Низкая (только шайбы и прокладки) | Высокая (замена деталей ГРМ при износе) |
| Сложность работ | Средняя, требует специального съемника | Низкая, фактически отсутствует |
| Чувствительность к качеству масла | Низкая | Высокая |
| Ресурс деталей ГРМ | Высокий при своевременной регулировке | Средний, зависит от давления масла |
Как видно из сравнения, механическая регулировка при правильном подходе дает больше контроля над состоянием двигателя и позволяет своевременно выявлять износ деталей. Несмотря на кажущуюся сложность, процедура на Ford Focus 1.6 хорошо освоена специалистами, а теперь, прочитав эту статью, вы можете выполнить её и своими руками.
